สลิงโซ่เหล็กอัลลอยด์: ไกด์เกรด 80 และ 100

สลิงโซ่เหล็กโลหะผสมคืออะไร?

โลหะผสมเหล็ก สลิงโซ่ เป็นชุดประกอบการยกสำหรับงานหนักที่ออกแบบมาสำหรับงานอุตสาหกรรมที่ต้องการความแข็งแกร่ง ความทนทาน และความน่าเชื่อถือภายใต้สภาวะที่รุนแรง สลิงแต่ละอันถูกสร้างขึ้นจากข้อโซ่เหล็กอัลลอยด์ความแข็งแรงสูงที่เชื่อมต่อถึงกัน โดยมีข้อต่อหลักที่ข้อต่อด้านบนและส่วนปลาย เช่น ตะขอ แหวน หรือตะขอ ที่ปลายการทำงาน สลิงโซ่เหล็กโลหะผสมไม่ยืด หลุดลุ่ย หรือเสื่อมสภาพเมื่อสัมผัสกับขอบคม พื้นผิวที่มีฤทธิ์กัดกร่อน หรืออุณหภูมิสูง ต่างจากทางเลือกอื่นแบบสังเคราะห์ ทำให้สลิงโซ่เหล่านี้เป็นตัวเลือกมาตรฐานสำหรับโรงหล่อ โรงถลุงเหล็ก สถานที่ก่อสร้าง และสภาพแวดล้อมการผลิตที่หนักหน่วง

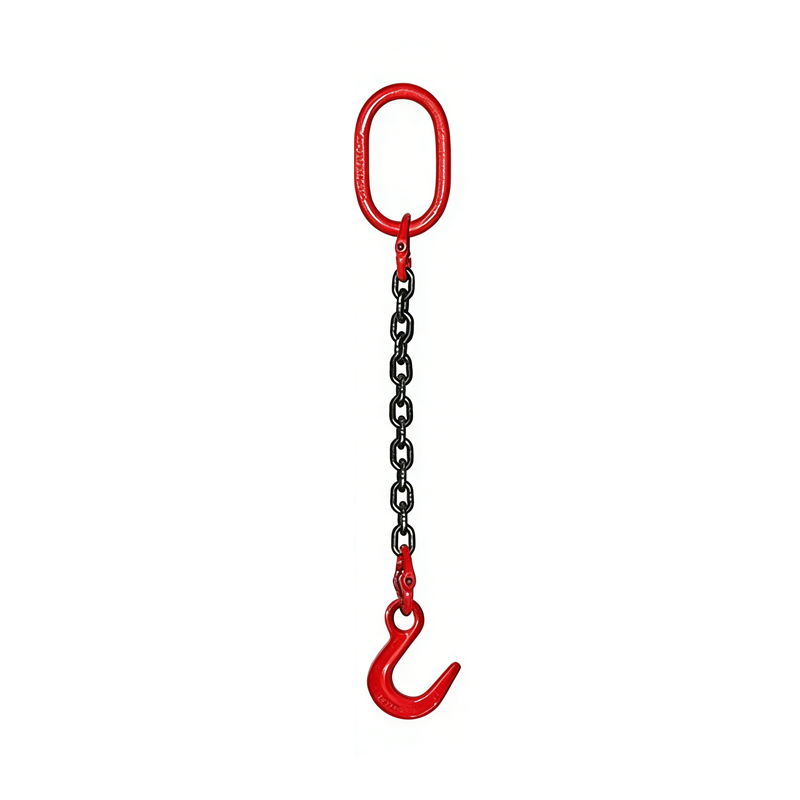

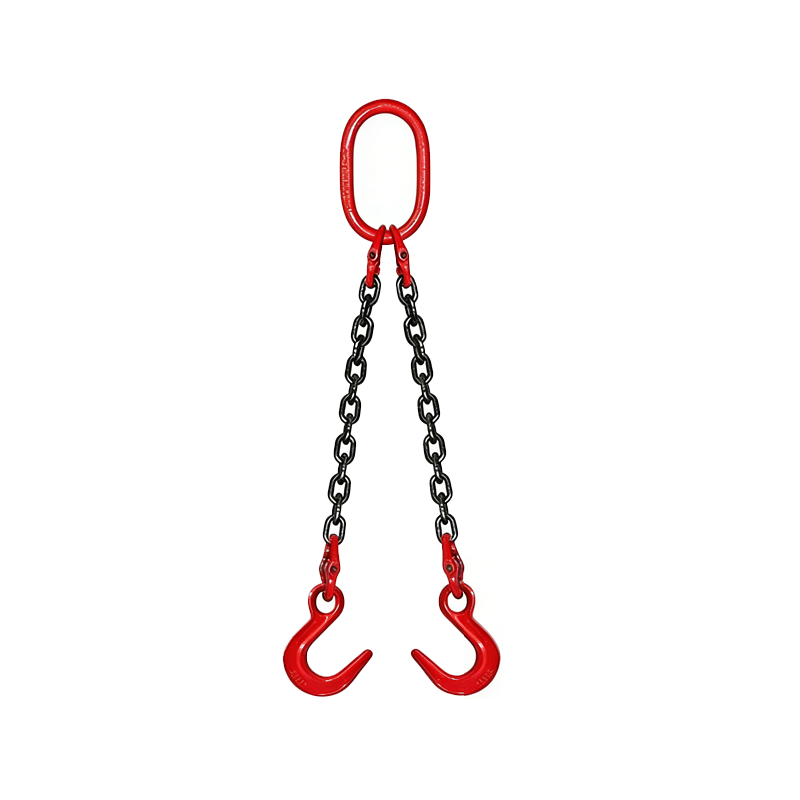

สลิงโซ่มีจำหน่ายในรูปแบบขาหลักสี่แบบ: ขาเดียว ขาคู่ ขาสามขา และ สี่อุ้งเท้า . การกำหนดค่าแต่ละรายการจะกระจายน้ำหนักที่แตกต่างกัน และเลือกตามข้อกำหนดรูปร่าง น้ำหนัก และความสมดุลของวัตถุที่กำลังยก หนึ่ง สลิงขาเดียว เหมาะอย่างยิ่งสำหรับการยกแนวตั้งแบบธรรมดา ในขณะที่สลิงแบบหลายขาให้การควบคุมน้ำหนักบรรทุกที่เหนือกว่าสำหรับการบรรทุกแบบอสมมาตรหรือขนาดใหญ่เกินไป

เกรด 80 กับเกรด 100: การทำความเข้าใจความแตกต่างขั้นพื้นฐาน

เกรดของโซ่สลิงหมายถึงความต้านทานการแตกหักขั้นต่ำที่สัมพันธ์กับพื้นที่หน้าตัดของโซ่ เกรดที่สูงกว่าหมายถึงความแข็งแกร่งที่มากขึ้นในเส้นผ่านศูนย์กลางเดียวกัน เมื่อเลือกสลิงโซ่เหล็กอัลลอยด์ การเลือกระหว่างเกรด 80 และเกรด 100 เป็นหนึ่งในการตัดสินใจที่สำคัญที่สุด ซึ่งส่งผลโดยตรงต่อขีดจำกัดน้ำหนักการทำงาน น้ำหนักสลิง และประสิทธิภาพด้านต้นทุน

สลิงโซ่เกรด 80 เป็นมาตรฐานอุตสาหกรรมมายาวนานและยังคงใช้กันอย่างแพร่หลายสำหรับการยกของหนักทั่วไป มีความแข็งแกร่งเป็นเลิศ ประวัติที่ได้รับการพิสูจน์แล้ว และเข้ากันได้กับฮาร์ดแวร์สำหรับประกอบชิ้นส่วนส่วนใหญ่ อย่างไรก็ตาม สลิงโซ่เกรด 100 มีข้อจำกัดการรับน้ำหนักในการทำงานสูงกว่าประมาณ 25% บนเส้นผ่านศูนย์กลางโซ่เดียวกัน ซึ่งหมายความว่าคุณสามารถยกของที่หนักกว่าได้ด้วยชุดสลิงที่เบากว่าและจัดการได้ง่ายกว่า สิ่งนี้มีประโยชน์อย่างยิ่งในการดำเนินงานที่ความล้าของตัวสร้าง ความเร็วในการติดตั้ง และความสามารถของเครนเป็นปัจจัยสำคัญ ทั้งสองประเภทมีคุณสมบัติตรงตามมาตรฐาน EN 818-4, ASME B30.9 และ GB/T 10051 ช่วยให้มั่นใจได้ถึงการตรวจสอบย้อนกลับและการรับรองสินค้าอย่างเต็มรูปแบบ

การยกที่อุณหภูมิสูง: ทำไมสลิงโซ่ถึงดี

ข้อได้เปรียบที่โดดเด่นที่สุดประการหนึ่งของสลิงโซ่เหล็กโลหะผสมเหนือทางเลือกอื่นของเชือกสังเคราะห์หรือเชือกเหล็กคือประสิทธิภาพที่โดดเด่นในฐานะสลิงยกที่อุณหภูมิสูง สลิงไนลอนและโพลีเอสเตอร์อาจเริ่มสูญเสียความสมบูรณ์ของโครงสร้างที่อุณหภูมิต่ำถึง 80°C ในขณะที่สลิงลวดสลิงไวต่อความล้าที่เกิดจากความร้อนและการเสื่อมสภาพของแกนกลาง ในทางกลับกัน สลิงโซ่เหล็กอัลลอยด์ได้รับการจัดอันดับสำหรับการใช้งานต่อเนื่องที่อุณหภูมิสูงถึง 400°C โดยมีการลดขีดจำกัดภาระการทำงานอย่างเหมาะสม

ตามแนวทาง ASME B30.9 ขีดจำกัดภาระการทำงานของสลิงโซ่ควรลดลงเมื่อใช้ในสภาพแวดล้อมที่มีอุณหภูมิสูง การลดลงต่อไปนี้ใช้เป็นแนวทางทั่วไปของอุตสาหกรรม:

• สูงถึง 200°C: ไม่ต้องลด WLL
• 200°C ถึง 300°C: ลด WLL ลง 10%
• 300°C ถึง 400°C: ลด WLL ลง 25%
• สูงกว่า 400°C: ต้องถอดสลิงออกจากการใช้งานและรับรองซ้ำก่อนใช้งานต่อไป

ทำให้สลิงโซ่เหล็กโลหะผสมเป็นทางเลือกเดียวในการจัดการเหล็กแท่งร้อนในโรงงานเหล็ก การเคลื่อนย้ายแม่พิมพ์หลอมเหลวในโรงหล่อ และการยกที่เกี่ยวข้องกับเตาเผาในการผลิตเซรามิกหรือแก้ว สิ่งสำคัญคือต้องปล่อยให้สลิงเย็นลงก่อนที่จะตรวจสอบหลังการใช้งาน เนื่องจากการสัมผัสกับความร้อนสะสม - แต่ละรอบที่อุณหภูมิสูงจะค่อยๆ ส่งผลต่อความสามารถในการทำงานในระยะยาว

อุปกรณ์เสริมขั้นสุดท้ายและตัวเลือกการกำหนดค่า

สลิงโซ่เหล็กอัลลอยด์มีความอเนกประสงค์เพิ่มขึ้นด้วยอุปกรณ์เสริมที่หลากหลาย การเลือกอุปกรณ์ต่อพ่วงที่ถูกต้องมีความสำคัญพอๆ กับการเลือกเกรดและจำนวนขาที่ถูกต้อง เนื่องจากการต่อพ่วงที่ไม่เหมาะสมอาจส่งผลต่อความปลอดภัยและการควบคุมน้ำหนักบรรทุกได้

ประเภทของอุปกรณ์ปลายทั่วไป

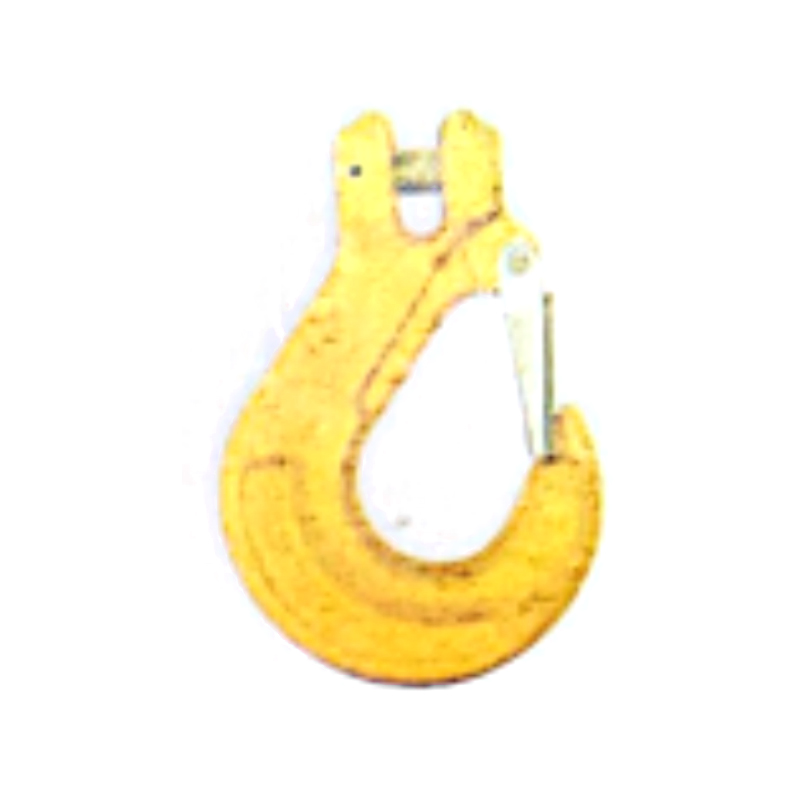

• ตะขอสลิง (ตะขอเลื่อน): ตะขอเกี่ยวคอขนาดใหญ่ โดยทั่วไปจะล็อคในตัว ใช้สำหรับการยกเหนือศีรษะทั่วไป เหมาะสำหรับการใช้งานมาตรฐานส่วนใหญ่
• ตะขอล็อคตัวเอง: หมุนตรงกลางและล็อคอัตโนมัติภายใต้แรงดันโหลด ป้องกันการหลุดออกโดยไม่ตั้งใจระหว่างการยก จำเป็นสำหรับสภาพแวดล้อมแบบไดนามิกหรือการสั่นสะเทือนสูง
• ตะขอหล่อ: มีช่องเปิดคอขนาดใหญ่พิเศษที่ออกแบบมาเพื่อรองรับจุดยึดโหลดขนาดใหญ่ที่ใช้กันทั่วไปในโรงหล่อและการจัดการโลหะหลอมเหลว
• คว้าตะขอ: มีคอแคบที่ยึดโดยตรงระหว่างข้อโซ่ ช่วยให้ความยาวของสลิงสั้นลงโดยไม่ทำให้พิกัดความสามารถลดลง
• ลิงค์หลักเป็นรูปสี่เหลี่ยมผืนผ้า: วงแหวนด้านบนที่เชื่อมต่อขาทั้งหมดเข้ากับตะขอหรือรอกเครน ต้องตรงกับระดับการรับน้ำหนักที่ถูกต้องสำหรับชุดประกอบทั้งหมด

สำหรับสลิงหลายขา มุมของขาจะส่งผลต่อขีดจำกัดภาระการทำงานที่มีประสิทธิภาพอย่างมาก เมื่อมุมระหว่างขาเพิ่มขึ้นเกิน 60° ความตึงเครียดในแต่ละขาจะเพิ่มขึ้นอย่างเห็นได้ชัด โปรดดูแผนภูมิปัจจัยมุมรับน้ำหนักที่มาพร้อมสลิงโซ่ที่ผ่านการรับรองเกรด 80 หรือเกรด 100 เสมอ เพื่อยืนยัน WLL ที่ถูกต้องสำหรับรูปทรงการยกของคุณ

มาตรฐานการรับรอง: EN 818-4, ASME B30.9 และ GB/T 10051

สลิงโซ่เหล็กโลหะผสมที่ผ่านการรับรองได้รับการผลิตและทดสอบตามมาตรฐานที่ได้รับการยอมรับในระดับสากลเกี่ยวกับคุณสมบัติของวัสดุ การทดสอบการรับน้ำหนักที่พิสูจน์ได้ การทำเครื่องหมาย และการตรวจสอบย้อนกลับ การทำความเข้าใจว่ามาตรฐานใดที่ใช้กับภูมิภาคหรือตลาดส่งออกของคุณถือเป็นสิ่งสำคัญสำหรับวัตถุประสงค์ในการปฏิบัติตามข้อกำหนดและการประกันภัย

• ห้องน้ำในตัว 818-4: มาตรฐานยุโรปสำหรับสลิงแบบโซ่สั้นสำหรับการยกทั่วไป ครอบคลุมประเภทปัจจุบัน การทดสอบการประกอบ ข้อกำหนดในการทำเครื่องหมาย และปัจจัยด้านความปลอดภัย บังคับสำหรับสลิงที่มีเครื่องหมาย CE ที่จำหน่ายในตลาดสหภาพยุโรป
• ASME B30.9: มาตรฐานอเมริกันที่ควบคุมการก่อสร้าง การติด การใช้ การตรวจสอบ และการบำรุงรักษาสลิง รวมถึงสลิงโซ่เหล็กอัลลอยด์ อ้างอิงกันอย่างแพร่หลายในการปฏิบัติการทางอุตสาหกรรมในอเมริกาเหนือ
• กิกะไบต์/ที 10051: มาตรฐานแห่งชาติของจีนสำหรับสลิงยกของโซ่ ครอบคลุมถึงโซ่กลมและโซ่สั้น ข้อบังคับสำหรับสลิงที่ใช้ในการยกซึ่งได้รับการรับรองภายใต้กรอบการกำกับดูแลของจีน

สลิงที่ใช้งานร่วมกันได้แต่ละอันจะมีป้ายชื่อหรือฉลากที่ทนทานซึ่งระบุรูปแบบสลิง หมายเลขประจำเครื่อง ขนาดโซ่ ระดับ ขีดจำกัดการรับน้ำหนักในการทำงาน และรายละเอียดของผู้ผลิต การตรวจสอบย้อนกลับที่สมบูรณ์นี้ช่วยให้ผู้ปฏิบัติงานและผู้จัดการด้านความปลอดภัยสามารถรักษาบันทึกการตรวจสอบที่แม่นยำ และดึงบันทึกสำหรับสลิงแต่ละตัวในสินค้าคงคลัง ซึ่งเป็นข้อกำหนดของกฎระเบียบ OSHA และรหัสความปลอดภัยในสถานที่ทำงานระดับสากลที่เทียบเท่า

เกณฑ์การตรวจสอบ การบำรุงรักษา และการเกษียณอายุ

การตรวจสอบตามปกติไม่สามารถต่อรองได้สำหรับการดำเนินการยกใดๆ จะต้องตรวจสอบสลิงโซ่โลหะผสมเหล็กก่อนการใช้งานแต่ละครั้ง และต้องได้รับการตรวจสอบเป็นระยะอย่างละเอียดตามช่วงเวลาที่กำหนดโดยความถี่ในการใช้งาน ความเข้มงวดของการใช้งาน และกฎระเบียบที่บังคับใช้ ตัวชี้วัดสำคัญที่ควรถอดสลิงออกจากการให้บริการ ได้แก่:

• การสึกหรอของข้อต่อโซ่เกินความหนาขั้นต่ำที่อนุญาตซึ่งระบุโดยผู้ผลิต
• รอยแตก ร่อง หรือการเสียรูปในข้อต่อ ข้อต่อหลัก หรือข้อต่อปลาย
• การยืดแต่ละลิงก์ให้เกิน 3% ของความยาวดั้งเดิม
• ป้ายระบุตัวตนเสียหาย อ่านไม่ออก หรือหายไป
• การเปลี่ยนสีจากความร้อนแสดงถึงการสัมผัสที่สูงกว่า 400°C โดยไม่ต้องมีการรับรองซ้ำในภายหลัง
• การกัดกร่อนของสารเคมี การกัดกร่อน หรือความเสียหายพื้นผิวใดๆ ที่ทำให้ข้อต่อมีความสมบูรณ์ลดลง

การจัดเก็บที่เหมาะสมยังช่วยยืดอายุของสลิงอีกด้วย เก็บสลิงโซ่เหล็กอัลลอยด์ไว้บนตะขอหรือชั้นวางที่กำหนด ห้ามวางไว้บนพื้นซึ่งจะต้องสัมผัสกับความชื้น สารเคมี หรือการจราจรของยานพาหนะ หลังจากใช้งานในสภาพแวดล้อมที่มีอุณหภูมิสูง ปล่อยให้สลิงเย็นสนิทก่อนที่จะขดและจัดเก็บ หล่อลื่นโซ่ที่เชื่อมโยงเป็นระยะๆ กับน้ำมันเครื่องขนาดเบาเพื่อป้องกันการกัดกร่อนของพื้นผิว โดยเฉพาะอย่างยิ่งในการใช้งานกลางแจ้งหรือมีความชื้นสูง

การเลือกสลิงโซ่ที่เหมาะสมสำหรับการใช้งานของคุณ

การเลือกสลิงโซ่เหล็กโลหะผสมที่ถูกต้องจำเป็นต้องมีการประเมินปัจจัยที่พึ่งพาอาศัยกันหลายประการ ใช้รายการตรวจสอบต่อไปนี้เป็นจุดเริ่มต้นในทางปฏิบัติก่อนทำการสั่งซื้อหรือเริ่มการถอนเงิน:

• น้ำหนักบรรทุกและจุดศูนย์ถ่วง: กำหนดน้ำหนักบรรทุกสูงสุดและตรวจสอบให้แน่ใจว่า WLL ของสลิง (โดยคำนึงถึงมุมของขา) เกินด้วยระยะความปลอดภัยที่เหมาะสม
• อุณหภูมิในการทำงาน: หากการใช้งานเกี่ยวข้องกับวัสดุร้อนหรือสภาพแวดล้อมที่มีอุณหภูมิสูงกว่า 200°C จะต้องใช้สลิงยกที่อุณหภูมิสูงด้วยโซ่โลหะผสมเกรด 80 หรือเกรด 100 ใช้การลด WLL ที่ถูกต้อง
• การกำหนดค่าขา: ขาเดี่ยวสำหรับยกแนวตั้งที่สมดุล สลิงสอง สาม หรือสี่ขาสำหรับการบรรทุกที่กว้างและไม่สม่ำเสมอ หรือการรับน้ำหนักด้วยอุปกรณ์เสริมหลายชิ้น
• ประเภทข้อต่อท้าย: จับคู่ประเภทของตะขอหรือแหวนกับรูปทรงของจุดยึดน้ำหนักบรรทุกและระดับความเสี่ยงของการหลุดออกโดยไม่ตั้งใจ
• มาตรฐานการปฏิบัติตาม: ยืนยันว่ามาตรฐาน — EN 818-4, ASME B30.9 หรือ GB/T 10051 — ที่จำเป็นสำหรับตลาดหรือสภาพแวดล้อมด้านกฎระเบียบของคุณ
• เส้นผ่านศูนย์กลางและความยาวของโซ่: ตรวจสอบให้แน่ใจว่าขนาดของสลิงรองรับรูปทรงของเสื้อผ้าของคุณ โดยไม่ต้องเล่นมากเกินไปหรือตึงเกินไปที่ขาใดๆ

หากมีข้อสงสัย โปรดปรึกษาวิศวกรด้านเสื้อผ้าที่ได้รับการรับรองหรือทีมเทคนิคของผู้ผลิตสลิง ผลที่ตามมาของสลิงโซ่ที่มีขนาดไม่พอดีหรือระบุไม่ถูกต้องนั้นร้ายแรง การเลือกอย่างเหมาะสมมีความสำคัญพอๆ กับการใช้งานอย่างเหมาะสม สลิงโซ่เหล็กอัลลอยด์เกรด 80 และเกรด 100 เป็นตัวแทนของเครื่องมือที่เชื่อถือได้มากที่สุดในอุตสาหกรรมสำหรับลิฟต์ที่มีความต้องการสูง และด้วยข้อกำหนดเฉพาะที่ถูกต้อง มีระเบียบวินัยในการตรวจสอบและแนวปฏิบัติในการปฏิบัติงาน จึงมอบประสิทธิภาพที่ปลอดภัยและทำซ้ำได้ตลอดรอบการยกหลายพันรอบ
